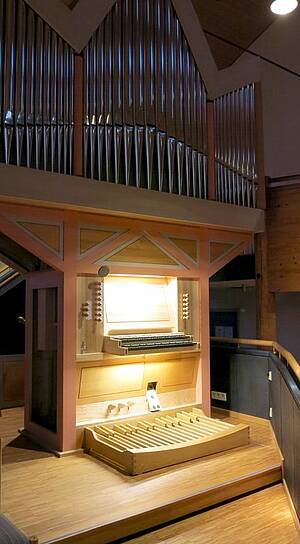

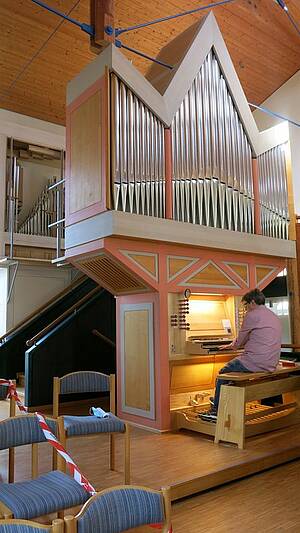

Die Jäger & Brommer Orgel im ev.Gemeindezentrum Waldbronn
Unser Orgelneubau aus dem Jahre 1996 (Einweihung 1996). Disposition: Dr. Martin Kares, Orgelsachverständiger, Orgel- und Glockenprüfungsamt beim Evangelischen Oberkirchenrat in Karlsruhe.
Bereits 1996 haben wir die technische Anlage für den Einbau des II. Manual vorbereitet. Diese wird nun 2020 / 2021 eingebaut.
Unser Orgeltagebuch

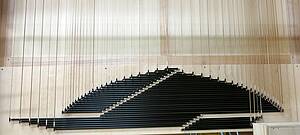

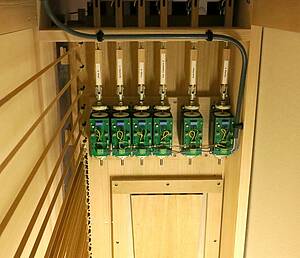

Die neue Koppelanlage im "alten" Spieltisch.

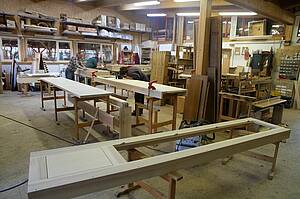

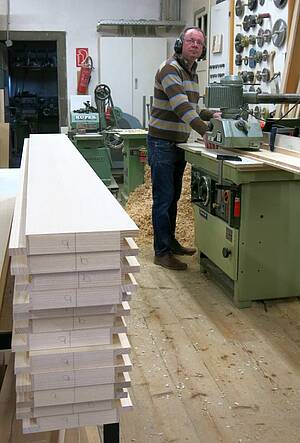

Schreinermeister Jürgen Lay fertigt die neuen Manubrienbretter nach altem Vorbild.
Die neu gefertigten Registerzugbretter müssen genau angepasst werden. Die "alten" Bretter haben nun keine Funktion mehr.
Spieltischbauer Frieder Asch fertigt die neuen Spieltischteile und erweitert den von uns 1996 gebauten Spieltisch.

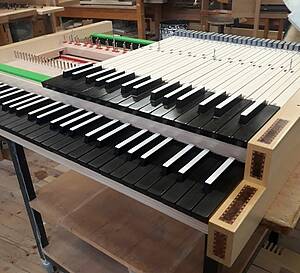

Die neue II.Manual-Klaviatur und die neuen Klaviaturbacken.

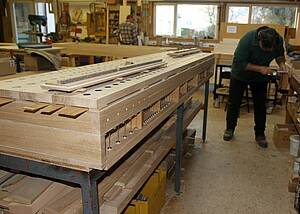

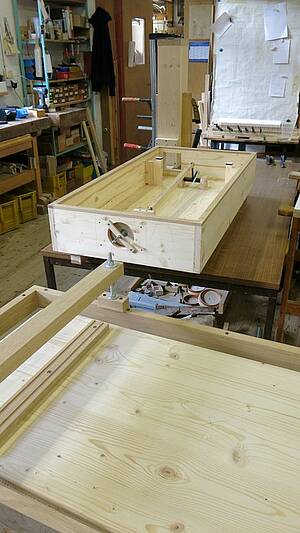

Die neue Windlade des II.Manual - Schwellwerk - nimmt Gestalt an.

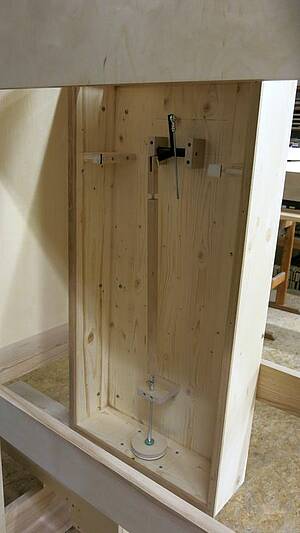

Das 1996 gefertigte Spieltischchasis.
Frieder Asch ist für die Spieltischerweiterung verantwortlich.
Wir haben das Spieltischchasis auseinander gebaut um die neuen Spielmechanik für das II.Manaual besser einbauen zu können.

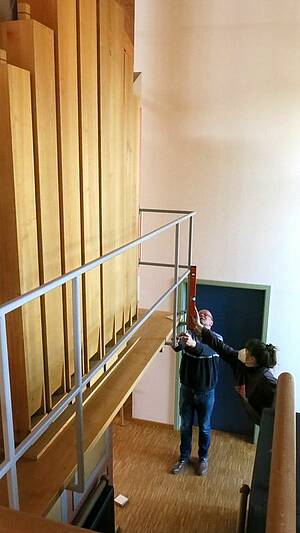

Der Platz hinter der Treppe ist für das neue II.Manualwerk vorgesehen.
Gut zu sehen: Die Ventilschlitze der neuen Windlade.

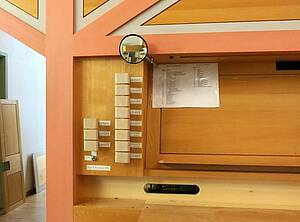

So sah die Registerzuganlage bisher aus. Anstatt der II.Manualklaviatur lag ein Keyboard an deren Platz.
Disposition
Manual C-g³
1. Bordun 16´
2. Principal 8´
3. Gedeckt 8´
4. Octave 4´
5. Rohrflöte 4´
6. Quinte 2 2/3´
7. Sequialter
8. Octave 2´
9. Mixtur 4-fach
10. Trompete 8´
Pedal C-f'
11. Subbass 16' (Transmission)
12. Principal 8' (Transmission)
13. Octave 4' (Transmission)
Koppel: I/Ped
mechanische Ton und Registermechanik
