Sinsheim Evang. Kirche

Unser Auftrag für die Evangelische Kirchengemeinde Sinsheim: Die Steinmeyer-Orgel in der Evangelischen Stadtkirche Sinsheim, Baujahr 1969, bedarf einer umfassenden Generalüberholung. In enger Zusammenarbeit mit OSV Dr. Martin Kares haben wir ein umfassendes Konzept ausgearbeitet, welches viele technische Verbesserungen, die Herstellung der elektrischen Sicherheit, die sorgfältige Reinigung und die klangliche Überarbeitung beinhaltet. Am 12.4.2021 hatten wir mit den Arbeiten vor Ort begonnen.

Unser Orgeltagebuch

Orgelbaumeister Heinz Jäger ist seit dem 13.Juli 2021 vor Ort um die Intonationsarbeiten durch zu führen.

Die alten und neuen Rasterbretter der Pfeifenstöcke.

Die neuen Metallpfeifen der Schwebung sind für den Einbau gerichtet.

Unser Auszubildender Doyun Kim bereitet die neuen Rasterbretter für deren Umbau vor.

Orgelbaumeister Uli Sekat bereitet die Druckknöpfe für den Setzer vor.

Die Zusatzwindladen für den 16', 8' 4' sind fertig zum Einbau.

Auch die Pedalklaviatur wurde überarbeitet.

Senior-Intonatuer Hartmut Reiser bei den Vorintonationsarbeiten an den neuen Pfeifen.

Das Abhören auf der Intonierlade der neu vorintonierten Pfeifen.

...es schwebt...

Die neuen Manubrienbretter wurden in der Werkstatt in den nachgebauten Spielschrank eingepasst.

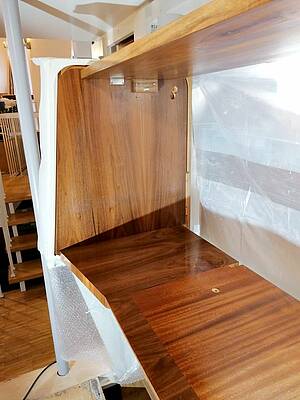

Der Spielschrank vor Ort wurde aufbereitet und neu lackiert.

Die Feinarbeiten vor Ort gehen wieter.

Die Spieltraktur für das Rückpositiv.

40 Tage nach Ostern: Nun ist Pfingsten. Die Arbeiten vor Ort und in der Werkstatt gingen gut voran. Wir sind im Plan.

Nach Pfingsten geht es mit dem weiteren Einbau der Elektrik und Spieltisch samt Spiletrakturen weiter.

Die neuen Schaltschränke haben ihren Platz gefunden.

Alle neuen Registerzugmagnete sind positioniert und angehängt.

OBM Uli Sekat verkabelt die Elektronik und Setzer.

Die neuen Statikstützen tragen das Oberghäuse. Nun kann das Gehäuse nicht mehr Absinken.

Auch die Orgelbank wird überarbeitet.

Nora richtet die restlichen Abstrakten.

Die ersten neuen Registerwippen sind eingebaut.

Der vorschriftsmäßige neue Schaltschrank ist angebracht.

So ist die Elektrik aufgeräumt.

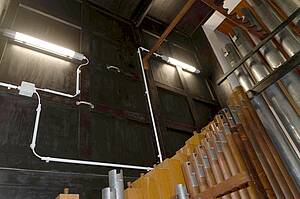

Die neue Innenbeleuchtungen lassen in Zukunft die Wartungsarbeiten leichter durchführen.

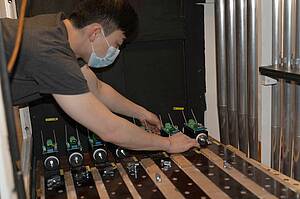

Doyun baut die neuen Registerzugmagnete ein.

Jeder einzelne Dichtungsring wird bearbeitet, neu talkumiert.

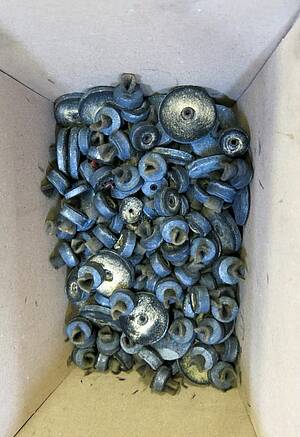

Die alten Bleipulpeten haben ausgedient.

Die im Dach des Schwellwerks angehängten neuen Holzpfeifen.

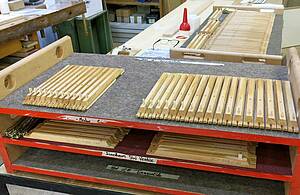

Die Ventile sind alle neu beledert. Fertig zum Einbau.

Die alte Belederung samt Schmutz der vergangenen Jahrzehnte.

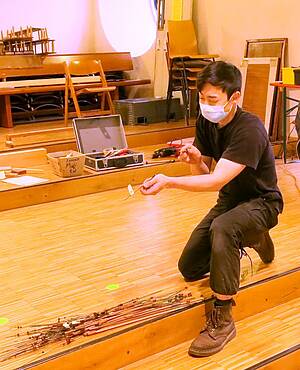

Dayun Kim richtet die Absrtrakten der Speiltraktur.

Nora Bassus bereitet die Wellenbretter vor.

Frieder Asch baut die neuen Winkelbalken und Traktur ein.

OBM Heinz Jäger und Schreinermeister Jürgen Lay bauen die Statikstützen ein.

Sonderanfertigung zweier eisener Statikstützen zur Stabilisierung des Gehäuses sind gerichtet.

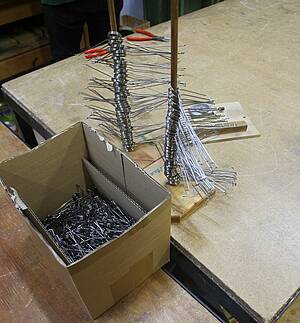

In der Werkstatt stellt Martin Jäger die neuen Ventilfedern auf den genauen Federdruck ein.

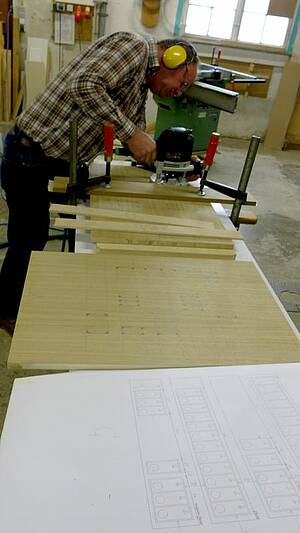

Schreinermeister Jürgen Lay fertigt in der Werkstatt die neuen Manubrienbretter für die Registertraktur her.

Für den eingebauten Spieltisch haben wir in der Werkstatt extra ein Nachbau des Spielshcrank erstellt um die neuen Manubrienbretter samt neuer Gestaltung des Spieltisches 1:1 anfertigen zu können. OBM Heinz Jäger bei der Planung.

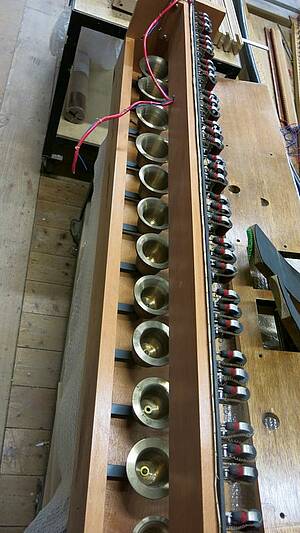

Das Glockenspiel wird überarbeitet und dann neu in der Orgel positioniert.

Windladenbauer Martin Jäger fertigt die neuen Zusatzladen an.

Doyun Kim richtet die Elektrik zur Neuverkabelung vor.

Nora Bassus richtet die Spieltrakturteile.

Die unbrauchbaren Lagerbuchsen der Wellenbretter werdne gegen neue Lager getauscht.

Pfeife für Pfeife wurde gesäubert. Alle Pfeifen sind nun, 29.4.2021 aufbereitet.

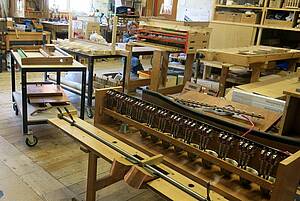

In der Werkstatt wird derzeit Spieltsich neu aufgebaut, das neue Dach des Schwellwerk gerichtet, der Umbau der Stöcke geht voran udn die neuen Zusatzladen entstehen.

Frohen 1.Mai und danach geht es weiter....

OBM Wolfgang Brommer bearbeitet die Holzpfeifen des Schwellwerk.

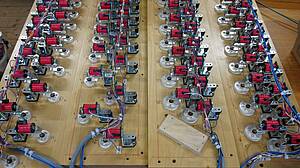

Die alten Registerzugmagnete. Diese erhalten einen neue Elektronik.

Die Unterseite der Pfeifenstöcke mit der beweglichen Abdichtung.

Der Spielschrank ist komplet entkernt. Die Spielanlage wird grundlegend erneuert.

Alle Pfeifen sind nun aus der Orgel herausgeholt und werden vor Ort gesäubert und bearbeitet.

Die alten Elektrikteile werden abtransportiert und entsorgt.

OBM Uli Sekat sorgt für den richtigen Strom...

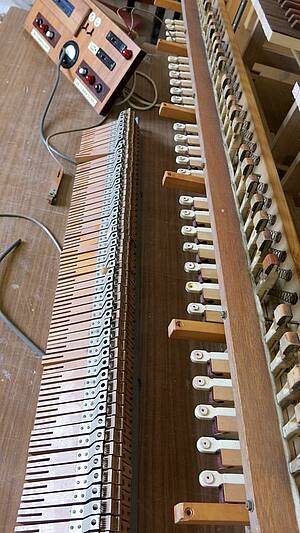

Die ausgebauten Klaviaturen lagern in der Werkstatt zur weiteren Bearbeitung.

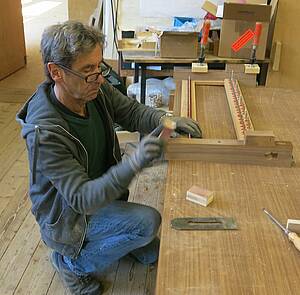

Frieder Asch kümmert sich um den Spieltisch. Auch die Klaviaturbacken werdne runderneuert.

Nora Bassus  bearbeitet die Sunddeckel der Windladen.

Doyun Kim erneuert die Leder der Windladenbälge.

OSV Dr.Martin Kares war vor Ort. Es ging u.a. auch um die Statik des Orgelgehäuse.

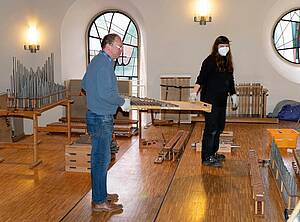

Das Pfeifenlager auf der großen Empore.

Schreinermeister Jürgen Lay hoch oben im Schwellkasten. Das alte Dach wird entfernt und der Schwellkasten wird erhöht.

Orgelbaumeister Heinz Jäger am Rückpositiv.

Pfeife für Pfeife wird von Hand gesäubert.

OBM Wolfgang Brommer überarbeitet die gedekcten Pfeifen aus dem Schwellwerk.

Die alten Registerzugmagnete.

Die Dichtung der Pfeifenstöcke: Unterseite des Pfeifenstocks.

Die Klaviaturen sind ausgebaut und sind nun in der Werkstatt in Waldkirch.

Fein säuberlich haben wir die Pfeifen ausgebaut und zur Bearbeitung in unsere Lagerbretter gelegt.

Die alte Elektrik ist ausgebaut und wird entsorgt.

Unsere neuen Holzpfeifen für das Schwellwerk sind fast fertig.

Das Windkanal Verbindungsstück: Der Ruß der Zeit ist deutlich sichtbar.

Diese ausgebauten kleinen Metallpfeifen werden in der Werkstatt überarbeitet.

Die alten Trakturteile.

Die Klaviaturen werden weiter verwendet.

Die große Empore bietet viel Platz um alle Pfeifen zu lagern.

Das Glockenspiel am alten Platz.

Schreinermeister Jürgen Lay und Nora Bassus beim Ausbau der Pfeifen.

OBM Heinz Jäger inspiziert die ausgebauten Pfeifen.

Der alte Trafo. Wir bauen einen neuen Trafo ein.

Die alte Elektrik wird komplett erneuert.

Die Prospektpfeifen des Rückpositiv werden gesäubert.

Die ersten Pfeifen sind ausgebaut.

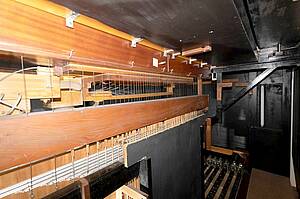

Einstieg und Einblick in die Orgel.

Der alte Spieltischbereich wird komplett erneuert.

Rückansicht zur Orgel- und Chorempore in der Evang.Stadtkirche Sinsheim.

Die Steinmeyer-Orgel in der Evang.Stadtkirch in Sinsheim.
